유한테크 - 4채널 유기용제 및 오일류 누액센서 감지 모듈

제품소개

누액 감지 모듈

안전의 가치
열정과 의지... 혁신적인 기업 [주]유한테크

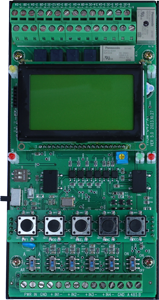

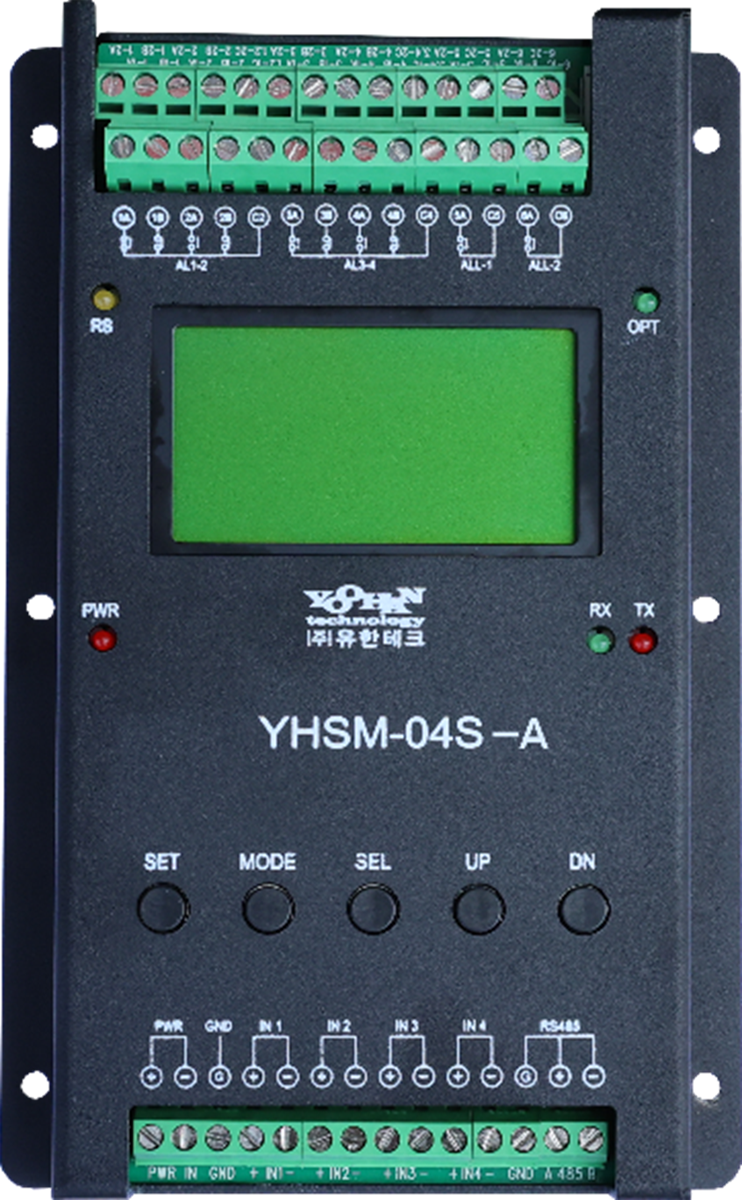

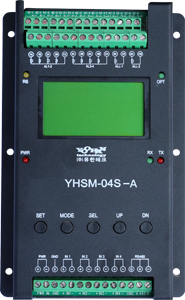

MODEL: YHSM-04S-A

특 징

• 4채널 유기용제 및 오일류 누액센서 감지 모

• 누액 감지 모듈 YHSM-04S-A는 유기용제 및 오일류의 누액 감지 센서에 연결 되어 센서부에서 감지된 누액을 빠른 시간에 검출하여 Relay 및 LED 출력을 발생합니다.

• DC전원 24V를 사용하며 자동화 설비의 전원 및 AC/DC 변환장치와의 연결이 용이합니다.

• LCD모니터로 현재 동작 상태, 경보를 구별합니다.

• 각 CH당 개별 접점 2개와 통합 접점 4개의 출력으로 별도의 Relay가 필요 없음.

• 주요 기능을 외부에서 설정 가능하도록 하여 다양한 현장에 적용 가능합니다.

• LCD 모니터를 통하여 제어설정 및 제어상태등을 모니터링 하기가 쉽다.

• 불필요한 기능을 배제하여 누구나 쉽게 조작 가능합니다.

• 대부분의 2선식 누수 및 누액 감지 센서를 지원하여 누수 및 누액 감지 시스템 설계 시 폭넓은 조합이 가능합니다.

• 타사 제품의 모든 누액 필름형 센서 및 포인트 센서와 완벽한 호환.

모듈감지 대상 종류

분 류	모델명	종 류	감 지 물 질
전자식 누액 포인트 센서	YHSP-SA	유기용제 및 오일류 분리형 전자식 누액 포인트센서	Oil류, 엔진 오일, OMCTS, 타르유, MDI, TDI, TDA, 절연유, VOC계열 등 , 물반응 안함
전자식 누액 포인트 센서	YHSP-SA-Ex	유기용제 및 오일류 분리형 방폭 전자식 누액 포인트센서
필름 센서	LDJSS-PI-OG	유기용제 및 오일류 감지 필름센서

제품 사양

항 목	규 격
모 델 명	YHSM-04S-A
사용전원	DC 24V
소비전력	3W (Max)
전원표시	적색 램프 점등
사용채널 수	4CH
사용 온습도	0~40˚C 0~80% Rh
*크기(WH)**	94 X 178mm
알람출력	RS-485 / 모드버스 통신, 경광등 및 제어용 Relay (NO, NC) 제공
알람출력	채널별 알람출력 Relay (NO, NC)
주요기능	• 채널별 누액센서 선택기능 • 제어설정 및 제어상태 등을 LCD(60X33mm) 모니터링 • 사용자가 직접 감도조정 • 채널별 사용/미사용 선택기능 • RS-485 시리얼 통신으로 외부 인터페이스 기능 • 모드버스(Modbus) 프로토콜 제공 • 타사 누액센서와 완벽한 호환 • 각 CH당 개별 접점 2개와 통합 접점 4개의 출력으로 별도의 Relay가 필요 없음
